Przegląd produktu

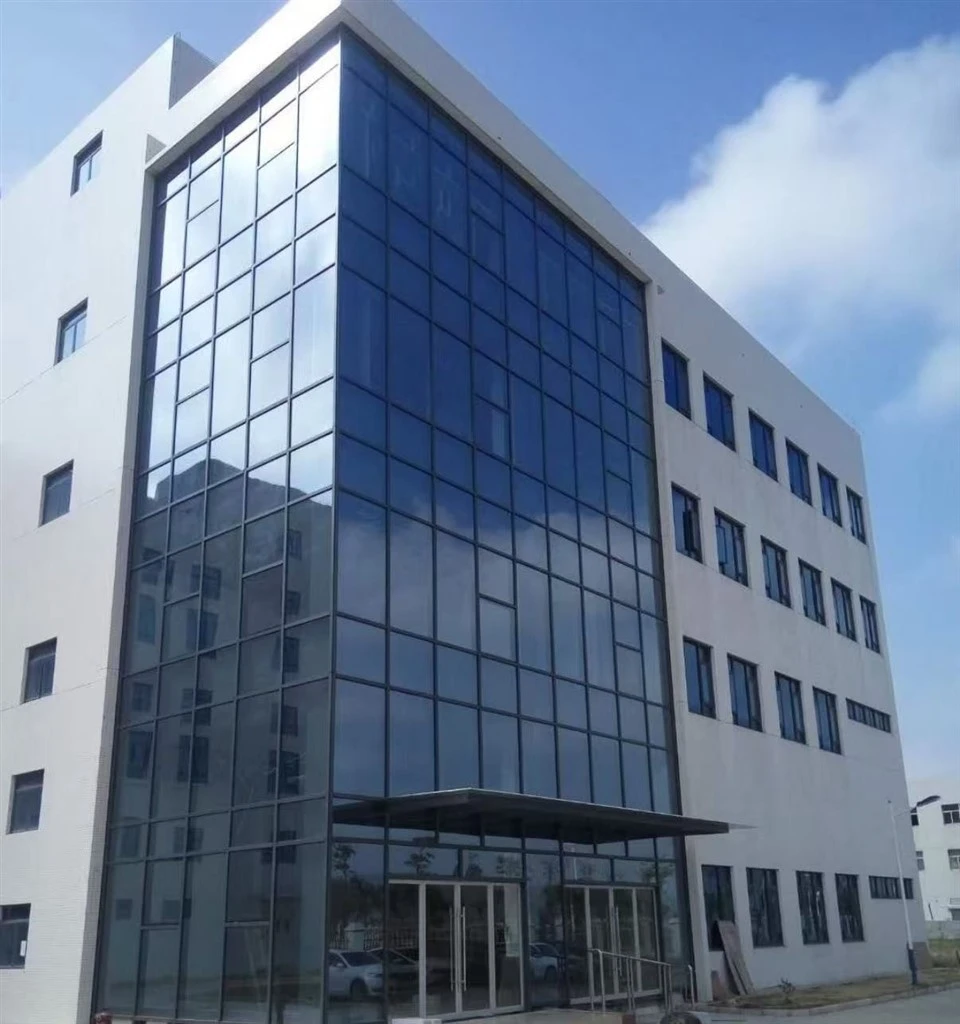

Zewnętrzna szklana ściana osłonowa jest formą przegrody budynku z ciągłą szklaną powłoką na zewnątrz budynku. Szklana powierzchnia w ciągu dnia odbija niebo i otoczenie, a nocą przepuszcza oświetlenie wnętrza. System szkieletowy przenosi obciążenia płyt i przenosi napór wiatru.
Systemy te są stosowane w fasadach budynków komercyjnych, szklanych ścianach osłonowych budynków biurowych, ścianach zewnętrznych budynków hotelowych, ścianach osłonowych budynków użyteczności publicznej-obudowach wieżowców.
Podstawowe zalety
Wielowarstwowy-projekt drenażu do gospodarki wodnej:
System składa się z wielu warstw drenażowych. W zastosowaniach zewnętrznych narażonych na-deszcz powodowany wiatrem konstrukcja drenażu umożliwia skierowanie wszelkiej wody wpływającej do systemu do kanału drenażowego i na zewnątrz fasady.
System uszczelniający do długotrwałej- ekspozycji zewnętrznej:
System uszczelniający tworzą paski uszczelniające EPDM i uszczelniacz-odporny na warunki atmosferyczne. W-przegrodach wysokich budynków system uszczelniający jest przeznaczony do długotrwałego-wystawienia na działanie czynników zewnętrznych.
Typ systemu dopasowany do warunków projektu:
Ścianę osłonową można skonfigurować jako system drążkowy lub system jednolity. W przypadku fasad budynków komercyjnych i przegród-wieżowców typ systemu określa się na podstawie wysokości budynku, obliczeń ciśnienia wiatru i warunków instalacji.
Opcja otwierania skrzydła do wentylacji elewacji:
Skrzydła otwierane można skonfigurować w wersji uchylnej-górnej lub dolnej-, przy kącie otwarcia 30–45 stopni. W ścianach osłonowych budynków użyteczności publicznej zapewnia to wentylację bez zmiany ogólnego projektu elewacji.
Aplikacje
• Elewacje budynków komercyjnych
• Szklane ściany osłonowe budynku biurowego
• Ściany zewnętrzne budynku hotelu
• Ściany osłonowe budynków użyteczności publicznej ze światłem dziennym
• Przegrody-wysokich budynków
Dane techniczne
|
Przedmiot |
Konfiguracja standardowa |
|
Profil oprawy |
Aluminium 6063-T6 |
|
Konfiguracja szkła |
Izolacja 6 mm + 12A + 6 mm, hartowana |
|
Obróbka powierzchni |
Malowanie proszkowe / powlekanie fluorowęglowe / anodowanie |
|
Typ otwarcia |
Otwierane skrzydło opcjonalnie (uchylne-górne/dół-uchylne, 30 stopni – 45 stopni) |
|
Typ systemu |
System drążkowy / system zunifikowany (określony w projekcie) |
|
Projekt drenażu |
Wiele warstw drenażowych |
OEM/ODM
Zewnętrzna szklana ściana osłonowa jest dostosowywana zgodnie z rysunkiem budynku. Specyfikacje ram i szkła są określane na podstawie obliczeń ciśnienia wiatru. Dostępne są opcje systemu drążkowego i systemu zunifikowanego.
■ Elementy, które można dostosować
• Typ systemu: system sztyftowy lub system jednolity
• Grubość ścianki profilu szkieletowego
• Konfiguracja i grubość szkła
• Obróbka powierzchni i kolor
• Typ i położenie skrzydła otwieranego
• Konfiguracja warstwy drenażowej
Kontrola jakości
Wymiary profili ramowych i obróbka powierzchni są sprawdzane na materiale przychodzącym. Konfiguracja szkła i jakość krawędzi są sprawdzane przed montażem.
Podczas montażu sprawdzana jest ciągłość korytka odpływowego oraz styk taśmy uszczelniającej. Przed wysyłką przeprowadzana jest 100% kontrola. Obsługiwana jest inspekcja-osoby trzeciej.
Często zadawane pytania
P: W jaki sposób zewnętrzna szklana ściana osłonowa zapobiega wyciekom wody deszczowej?
Odp.: W systemie skonfigurowanych jest wiele warstw drenażowych, które w połączeniu z paskami uszczelniającymi EPDM i uszczelniaczem odpornym na warunki atmosferyczne- tworzą kompletny wodoodporny system. Konstrukcja drenażu kieruje wszelką wodę wpływającą przez kanał drenażowy na zewnątrz elewacji.
P: Jak grube powinno być szkło do zewnętrznej ściany osłonowej?
Odp.: Grubość szkła zależy od rozmiaru panelu ściany osłonowej, wysokości budynku i stopnia naporu wiatru. Zalecenia dotyczące konfiguracji szkła podawane są na etapie projektowania zgodnie z parametrami projektu.
