Przegląd produktu
Strukturalne szklane ściany osłonowe różnią się od konwencjonalnych ścian osłonowych z ramami tym, że samo szkło pełni funkcję konstrukcyjną. Połączenia paneli wykonuje się za pomocą szczeliwa strukturalnego,-łączników punktowych lub metody ukrytej-ramki, a nie ramy odsłoniętej. W ten sposób powstaje ciągła powierzchnia szklana z minimalną widoczną ramą.

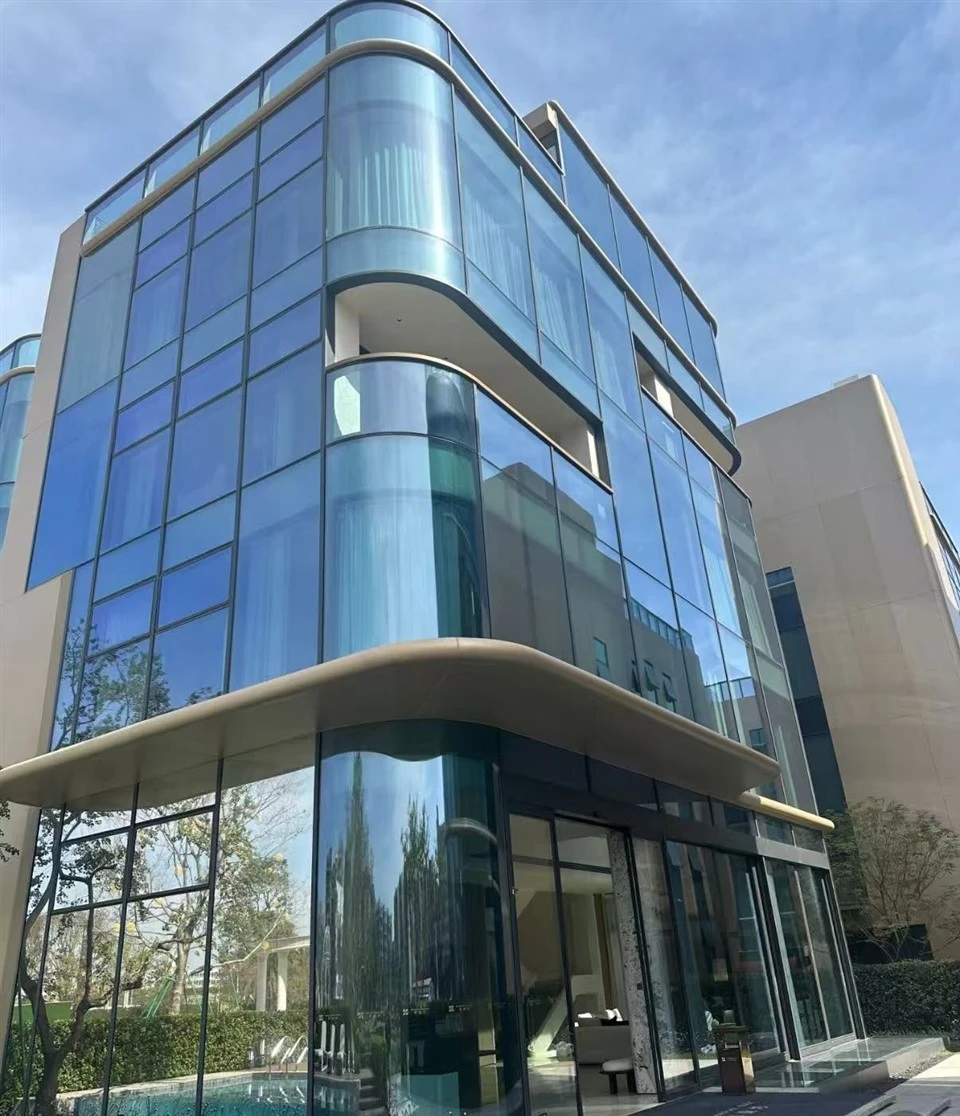

Systemy te są stosowane w przezroczystych fasadach budynków komercyjnych,-eleganckich fasadach salonów wystawowych, ścianach osłonowych krajobrazu hoteli, ścianach osłonowych wejść do budynków oraz świetlikach i zadaszeniach.
Podstawowe zalety
Połączenie panelu szklanego bez odsłoniętej ramy:
Mocowanie panelu odbywa się za pomocą szczeliwa strukturalnego,-łączników punktowych lub metody ukrytej-ramki. W przezroczystych fasadach budynków komercyjnych i na zewnątrz salonów zmniejsza to widoczną linię obramowania na elewacji.
Dokładność dopasowania przyłącza do montażu na miejscu:
Tolerancje dopasowania połączeń i jakość krawędzi szkła są kontrolowane podczas obróbki. W systemach szkła strukturalnego, w których panele są mocowane bez ciągłej ramy, precyzja montażu wpływa bezpośrednio na dopasowanie do miejsca montażu.
Konfiguracja szkła do zastosowań konstrukcyjnych:
Standardowa konfiguracja szkła to hartowane szkło o grubości 6 mm + 12A + 6 mm. Wymiary panelu są określane na podstawie obliczeń konstrukcyjnych. W przypadku budynków wejściowych ścian osłonowych konfigurację przeszkleń dobiera się w zależności od rozpiętości paneli i wymagań dotyczących obciążenia.
Opcja otwierania skrzydła w systemie:
W ramach systemu szkła strukturalnego istnieje możliwość konfiguracji skrzydeł otwieranych. W krajobrazowych ścianach osłonowych hoteli i fasadach komercyjnych zapewnia to wentylację, zachowując ciągłość szklanej powierzchni.
Aplikacje
• Przezroczyste fasady budynków komercyjnych
• Wysokiej klasy-elewacje salonów wystawowych
• Ściany osłonowe krajobrazu hotelu
• Budowa wejściowych ścian osłonowych
• Świetliki i zadaszenia
Dane techniczne
|
Przedmiot |
Konfiguracja standardowa |
|
Profil oprawy |
Aluminium 6063-T6 |
|
Konfiguracja szkła |
Izolacja 6 mm + 12A + 6 mm, hartowana |
|
Sposób mocowania panelu |
Szczeliwo konstrukcyjne /-punktowo podparta / ukryta rama |
|
Obróbka powierzchni |
Malowanie proszkowe / powlekanie fluorowęglowe / anodowanie |
|
Typ otwarcia |
Otwierane skrzydło opcjonalnie |
OEM/ODM
Strukturalne ściany osłonowe ze szkła to system wysoce spersonalizowany. Podział tafli szkła, sposób podparcia i specyfikacje mocowania elementów ustala się zgodnie z rysunkiem. Pogłębianie projektowania jest wspierane zgodnie z wymaganiami projektu.
■ Elementy, które można dostosować
• Podział i wymiary paneli
• Metoda mocowania panelu: uszczelnienie strukturalne,-wsparcie punktowe, ukryta rama
• Konfiguracja szkła
• Specyfikacje złączek
• Obróbka powierzchni i kolor
• Typ skrzydła otwieranego
Kontrola jakości
Wymiary tafli szkła, jakość krawędzi i znakowanie hartowane są sprawdzane na materiale przychodzącym. Wymiary złączek i tolerancje są sprawdzane przed montażem.
Podczas montażu mierzone jest położenie okucia i odstęp od krawędzi szyby. Przed wysyłką przeprowadzana jest 100% kontrola. Obsługiwana jest inspekcja-osoby trzeciej.
Często zadawane pytania
P: Jaki jest maksymalny rozmiar panelu szklanego dla ścian osłonowych ze szkła konstrukcyjnego?
Odp.: Rozmiar panelu zależy od grubości szkła, metody podparcia i obliczenia obciążenia wiatrem. Zespół techniczny zapewnia rozwiązanie podziału paneli zgodnie z parametrami projektu.
P: Czy szklana ściana osłonowa ze szkła strukturalnego wymaga dużej precyzji montażu?
Odp.: Szkło strukturalne wymaga większej precyzji montażu niż konwencjonalna ściana osłonowa. Tolerancje dopasowania połączenia są kontrolowane podczas przetwarzania, aby zapewnić dopasowanie w miejscu montażu. Zaleca się skorzystanie z ekipy montującej ściany osłonowe z odpowiednim doświadczeniem.
