Przegląd produktu

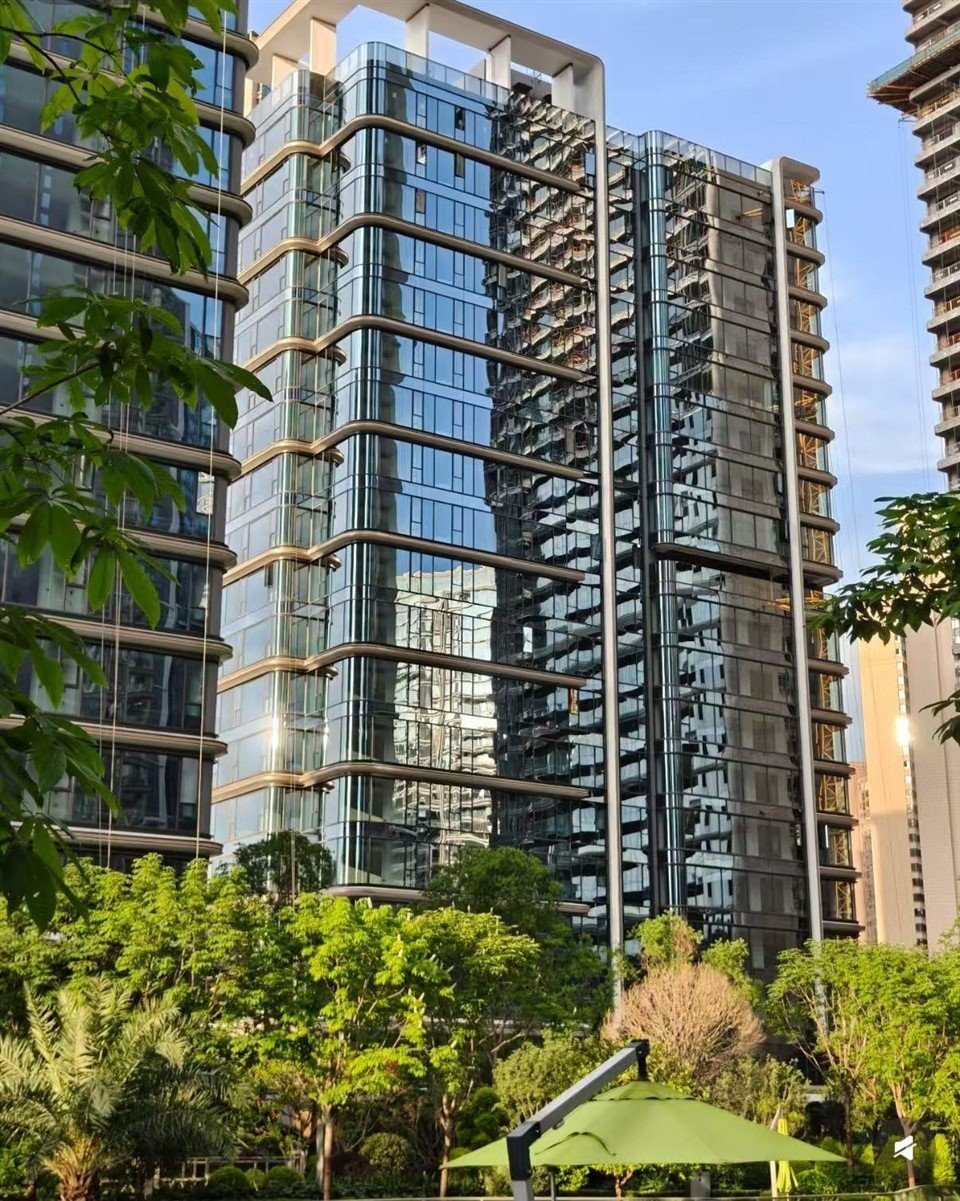

Zintegrowane szklane ściany osłonowe charakteryzują się fabryczną prefabrykacją i montażem podnoszenia na miejscu. W przeciwieństwie do ścian osłonowych-systemu stick, montowanych kawałek po kawałku na miejscu, system jednolity składa się z panelu szklanego, ramy i konstrukcji uszczelniającej w kompletne panele w fabryce. Następnie panele są podnoszone i zawieszane bezpośrednio na miejscu.
Systemy te są stosowane w-szklanych ścianach osłonowych wysokich budynków, fasadach kompleksów komercyjnych, systemach ścian osłonowych budynków biurowych, dużych budynkach użyteczności publicznej oraz w projektach ścian osłonowych o napiętym harmonogramie.
Podstawowe zalety
Prefabrykacja fabryczna zapewniająca precyzję montażu:
Panele urządzenia są montowane fabrycznie, co obejmuje montaż taśmy uszczelniającej, mocowanie panelu i montaż wstępny-złączy. W przypadku-szklanych ścian osłonowych wysokich budynków warunki montażu fabrycznego zapewniają bardziej spójne uszczelnienie i jakość montażu niż montaż na miejscu.

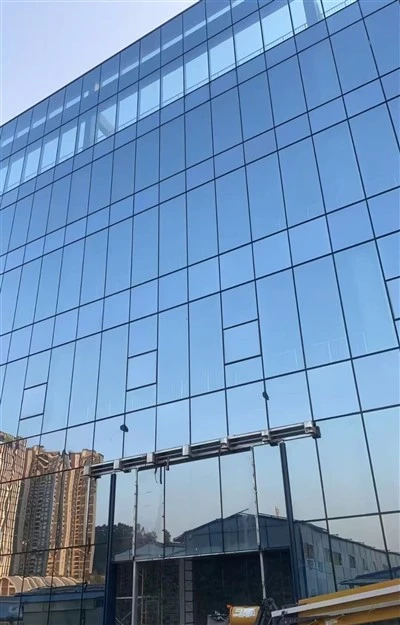

Podnoszenie placu budowy w celu skrócenia czasu instalacji:
Panele są podnoszone i zawieszane bezpośrednio po dostarczeniu na plac budowy. W przypadku skomplikowanych fasad komercyjnych i projektów o napiętym harmonogramie skraca to-czas instalacji na miejscu w porównaniu z montażem systemu-na drążku.
Uszczelka blokująca pomiędzy panelami:
W systemie zastosowano blokującą strukturę uszczelniającą pomiędzy sąsiednimi panelami jednostek. W-obudowach wysokich budynków uszczelka blokująca utrzymuje wodoszczelność i szczelność powietrzną na złączach paneli po podniesieniu.
Konstrukcja uszczelniająca panelu jednostki sprawdzona przed wysyłką:
Montaż taśmy uszczelniającej i mocowanie panelu są zakończone i sprawdzone w fabryce. W dużych budynkach użyteczności publicznej pozwala to na sprawdzenie jakości uszczelnienia każdego modułu, zanim panel opuści fabrykę.
Aplikacje
• Szklane ściany osłonowe-wysokich budynków
• Fasady kompleksów komercyjnych
• Systemy ścian osłonowych budynków biurowych
• Duże budynki użyteczności publicznej
• Projekty ścian osłonowych z napiętymi harmonogramami
Dane techniczne
|
Przedmiot |
Konfiguracja standardowa |
|
Profil oprawy |
Aluminium 6063-T6 |
|
Konfiguracja szkła |
Izolacja 6 mm + 12A + 6 mm, hartowana |
|
Tryb systemowy |
Fabryczne-prefabrykowane panele jednostek, podnoszenie placu budowy |
|
Uszczelnienie panelu |
Blokująca struktura uszczelniająca |
|
Obróbka powierzchni |
Malowanie proszkowe / powlekanie fluorowęglowe / anodowanie |
|
Typ otwarcia |
Opcja otwierania skrzydła |
OEM/ODM
Zintegrowane szklane ściany osłonowe umożliwiają niestandardowe rozwiązania podziału paneli modułowych zgodnie z rysunkiem budynku. Należy potwierdzić wymiary panelu, metodę podnoszenia i węzły połączeń. Pogłębianie projektowania jest wspierane zgodnie z wymaganiami projektu.
■ Elementy, które można dostosować
• Podział i wymiary panelu jednostki
• Grubość ścianki profilu szkieletowego
• Konfiguracja szkła
• Obróbka powierzchni i kolor
• Typ skrzydła otwieranego
• Projekt węzła przyłączeniowego
• Metoda podnoszenia
Kontrola jakości
Wymiary profili obramowania i konfiguracja szkła są sprawdzane na materiale przychodzącym. Instalacja taśmy uszczelniającej i mocowanie panelu są sprawdzane podczas montażu fabrycznego.
Przed wysyłką każdy panel jednostki jest sprawdzany pod kątem dopasowania uszczelki blokującej i pozycji mocowania połączenia. Przed wysyłką przeprowadzana jest 100% kontrola. Obsługiwana jest inspekcja-osoby trzeciej.
Często zadawane pytania
P: W jaki sposób określa się wymiary paneli jednostkowych szklanych ścian osłonowych?
Odp.: Wymiary paneli są określane na podstawie specyfikacji surowca szklanego, ograniczeń transportu, udźwigu sprzętu dźwigowego i projektu podziału elewacji budynku. Optymalne rozwiązanie podziału jest potwierdzane ze stroną projektową na etapie pogłębiania projektu.
P: Jak wybrać pomiędzy ścianami osłonowymi zjednoczonymi a systemowymi-stykowymi?
O: Zunifikowane systemy nadają się-do wysokich budynków i projektów o napiętym harmonogramie, gdzie prefabrykacja fabryczna zapewnia lepszą kontrolę jakości i szybszy montaż na miejscu. Systemy drążków nadają się do projektów o skomplikowanych kształtach lub nieregularnych podziałach, gdzie-większa jest elastyczność regulacji na miejscu. Zalecenia dotyczące wyboru są przedstawiane zgodnie z charakterystyką projektu.
